產品概述：

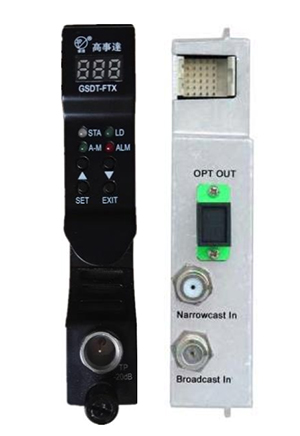

GSDT-FTX-1550是專門為現在和將來HFC及FTTH的應用而設計的1550nm的直調光發射機。使用高性能制冷型1550nm DFB光源，采用先進的預失真電路，使系統具有良好的CTB和CSO特性，嵌入式單片機處理電路監測和控制所有的參數狀態及遠程通信，可通過訪問前面板之LED或VL-EMS設備管理模塊來獲取這些參數信息。
產品特點：
l 制冷型DFB激光器
l 熱插拔功能
l 帶寬 47~1003MHz
l 6/8/10 dBm 光功率輸出
l 自動/手動增益控制 (AGC/MGC)
l 寬帶/窄帶輸出
l 射頻信號進入測試點
l 短路保護
技術參數：
|
項目
|
單位
|
性能參數
|
備注
|
|
光波長
|
nm
|
1550 +/-10
|
|
|
輸出功率
|
dBm
|
6/8/10
|
|
|
連接頭
|
--
|
SC/APC
|
|
|
帶寬
|
MHz
|
47-1003
|
|
|
回?fù)p
|
dB
|
≥16
|
|
|
輸入電平
|
dBuV
|
75+/-4
81+/-4
|
寬帶
窄帶
|
|
平坦度
|
dB
|
+/-0.75
|
|
|
測試點
|
dB
|
-20+/-1
-32+/-1
|
寬帶
窄帶
|
|
載噪比
|
dBc
|
￡-51
|
10km 光纖 + 衰減器, 接收功率 0 dBm (NTSC制式77 頻道)
|
|
組合二次差拍
|
dBc
|
￡-57
|
|
組合三次查拍
|
dBc
|
￡-63
|
|
功率損耗
|
W
|
<12.5
|
|
訂貨指南：
|
GSDT-FTX-1550
|
-00
|
0
|
|
高事達1550nm直調光發模塊型號
|
6:6dBm輸出
8:88dBm輸出
10:10dBm輸出
|
FC：FC/APC
SC：SC/APC
|
報警說明：
|
顯示信息
|
報警狀態
|
系統反應
|
|
|
輸出光功率低
|
STA 指示燈紅色
|
|
002
|
輸出光功率高
|
STA 指示燈紅色
|
|
003
|
激光器偏置電流高
|
STA 指示燈紅色
|
|
004
|
激光器溫度高
|
STA 指示燈紅色
|
|
005
|
RF信號電平低
|
STA 指示燈紅色
|
|
006
|
發射機溫度高
|
STA 指示燈紅色
|
|
007
|
TEC 電流高
|
STA 指示燈紅色
|
|
008
|
RF信號電平高
|
STA 指示燈紅色
|
常見故障分析：
|
故障
|
維修說明
|
|
射頻信號電平低
|
1.檢查輸入射頻信號電平是否大于9dBmV/通道（77 NTSC通道標準）
2.如果輸入電平正常,請聯系生產廠家進行維修
|
|
無輸出光功率
|
1.清理光纖連接頭
2.檢查激光器是否已經打開
3.使用光功率計測量輸出光功率
4.如仍無光功率輸出，聯系生產廠家進行維修
|
|
輸出光功率低于規格
|
1.確保所有的光纖端面清潔
2.檢查光纖連接頭是否為匹配的類型
3.使用光功率計測量輸出光功率
4.如光功率輸出仍然低，聯系生產廠家進行維修
|
